9238 रिवर्सिबल फ्लो फैन

उपयोगकर्ताओं ने अनुकूलित थर्मल प्रबंधन समाधान प्रदान करने के लिए डीसी पंखों को नियंत्रित करने के लिए नए और अभिनव तरीकों का अनुसरण किया है। यदि डिजाइनर वायु प्रवाह की दो अलग-अलग दिशाओं को प्राप्त करना चाहता है, तो दो पंखों की आवश्यकता होगी। इस व्यवस्था ने सामग्री के बिल में लागत को जोड़ा, दोनों पंखों को समायोजित करने के लिए डिजाइन में अधिक जगह की आवश्यकता थी, रखरखाव की आवश्यकताओं में वृद्धि हुई, और उत्पाद की विश्वसनीयता कम हो गई क्योंकि दो पंखे विफलता का एक बिंदु हो सकते थे। दो-पंखे डिजाइन की इन खामियों को दूर करने के लिए दिशात्मक और गति नियंत्रण क्षमता वाला एक पंखा अत्यधिक वांछनीय था। इन जरूरतों को पूरा करने के लिए 9238 रिवर्सिबल फ्लो फैन को इंजीनियर किया गया है।

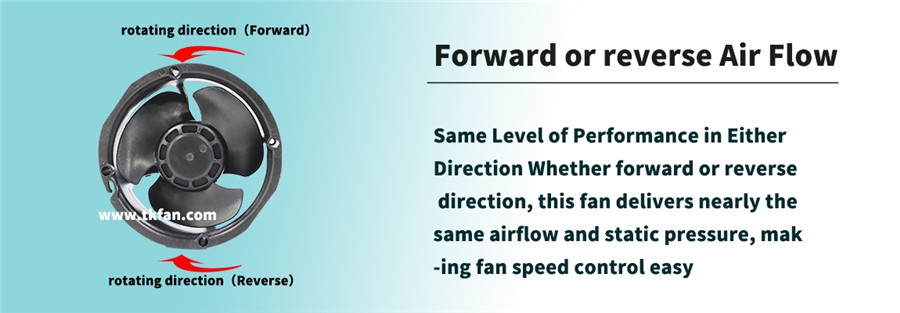

फॉरवर्ड और रिवर्स ऑपरेशन: पंखा फॉरवर्ड और रिवर्स दोनों मोड में एक ही प्रदर्शन के साथ काम कर सकता है। चाहे फॉरवर्ड हो या रिवर्स, यह पंखा लगभग एक ही एयरफ्लो और स्टैटिक प्रेशर प्रदान कर सकता है, जिससे पंखे की गति नियंत्रण अधिक लचीला हो जाता है।

पीडब्लूएम गति नियंत्रण एक ऐसी विधि है जिसमें पंखे को एक निश्चित आवृत्ति वाला एसी वर्ग तरंग संकेत प्रदान किया जाता है और तरंग के ड्यूटी चक्र को वांछित गति से मेल खाने के लिए परिवर्तित किया जाता है।

आवृत्ति आम तौर पर 25Khz पर तय की जाती है, लेकिन अधिकांश निर्माता अपनी डेटा शीट पर निर्दिष्ट आवृत्तियों की एक श्रृंखला को स्वीकार करते हैं। समय की अवधि को बदलकर तरंग सकारात्मक वोल्टेज (उच्च) बनाम शून्य वोल्ट (कम) है, पंखे की गति को 0% से 100% तक नियंत्रित किया जाता है। यह 0% ड्यूटी चक्र से 100% ड्यूटी चक्र को किसी भी वांछित तरीके से पंखे की गति वक्र से मिलाया जा सकता है। लेकिन आम तौर पर एक ग्राहक 0% ड्यूटी चक्र को पूरी तरह से बंद या न्यूनतम RPM पंखे का प्रतिनिधित्व करना चाहेगा, जिसमें 100% पूर्ण गति संचालन का प्रतिनिधित्व करेगा। यह ध्यान रखना महत्वपूर्ण है कि 0% ड्यूटी चक्र PWM नियंत्रण तार (0 V) को ग्राउंड करने के समान है, कई निर्माता पंखों को इस प्रकार डिजाइन करते हैं कि एक डिस्कनेक्टेड "फ्लोटिंग" PWM इनपुट लाइन पंखे को 100% RPM पर चलाएगी, जो कि गैर-PWM नियंत्रित पंखे के समान है, जिससे विभिन्न अनुप्रयोगों में लचीलापन मिलता है।

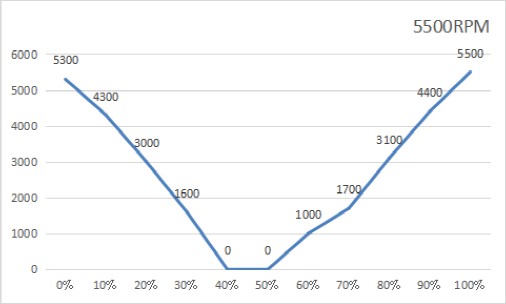

प्रतिवर्ती पंखे, PWM ड्यूटी चक्र वक्र को "फॉरवर्ड" बनाम "रिवर्स" क्षेत्रों में विभाजित करके इस नियंत्रण प्रतिमान का विस्तार करते हैं, जैसा कि नीचे दिए गए ग्राफ़िक में दिखाया गया है।

9238 रिवर्सिबल फ्लो फैन ऊर्जा-कुशल, कुशल वेंटिलेशन और वायु परिसंचरण प्राप्त करने के लिए आदर्श विकल्प है।
